Bağlantı Ucu Bozulama Gerilimi – EMC Testi

Bağlantı Ucu Bozulama Gerilimi – EMC Testi

Bağlantı Ucu Bozulam Gerilimi Testi EMC Testi

Bağlantı Ucu Bozulma Gerilimi Testi (Terminal Disturbance Voltage Test), elektrik ve elektronik ekipmanın güç kaynağı bağlantı uçlarında meydana gelen bozulmalara karşı uyumluluğunu değerlendirmek için yapılan bir elektromanyetik uyumluluk (EMC) testidir.

İletkenlikle Yayınım Testlerinden (Conducted Emission Test) biri olan “Bağlantı Ucu Bozulma Gerilimi Testi”, elektrik ve elektronik ekipmanların güç kaynağı bağlantı uçlarında meydana gelen gerilim bozulmalarına karşı dayanıklılığını değerlendirmek için yapılan bir test yöntemidir. Bu test, ekipmanın güç kaynağındaki anormal gerilim dalgalanmalarına karşı ne kadar dirençli olduğunu belirlemek amacıyla gerçekleştirilir.

Bağlantı Ucu Bozulma Gerilimi Testi (TDV) sırasında test edilen ekipman, güç kaynağındaki çeşitli gerilim dalgalanmalarına ve bozulmalara maruz bırakılır. Bu bozulmalar gerilim pikleri, düşüşleri, kesintileri ve diğer düzensizlikleri içerebilir. Testin amacı, ekipmanın bu bozulmaların varlığında düzgün ve güvenli bir şekilde çalışma yeteneğini değerlendirmektir.

Bağlantı Ucu Bozulma Gerilimi Testi, ekipmanın güç kaynağına bağlı olarak meydana gelebilecek ani gerilim dalgalanmalarını simüle etmek için özel test cihazları kullanılarak yapılır. Bu test sırasında, belirli bir frekans ve genlikte gerilim uygulanarak ekipmanın bu koşullara nasıl tepki verdiği değerlendirilir. Test sonucunda, ekipmanın hala doğru şekilde çalışabildiği ve güvenlik gereksinimlerini karşıladığı belirlenir.

grey

Test sırasında, güç kaynağındaki çeşitli faktörlerden kaynaklanabilen gerilim dalgalanmalarının simüle edildiği gerçek dünya senaryolarını taklit eder. Bu faktörler arasında anahtarlamalar, elektriksel gürültü veya dış etkiler yer alabilir. Ekipmanın bu bozulmalara maruz kaldığında işlevselliğini ve güvenliğini sürdürebilme yeteneği test edilir.

Test genellikle belirli gerilim dalga şekillerinin, önceden belirlenmiş genlik ve sürelerin güç kaynağı bağlantı uçlarına uygulanmasıyla yapılır. Ekipmanın performansı, bozulmalara maruz kaldığı süre boyunca ve sonrasında arızalanmadan, işlevini yitirmeden veya hasar görmeden çalışabilme yeteneğine göre değerlendirilir.

Bağlantı Ucu Bozulma Gerilimi Testi, elektrik ve elektronik ekipmanın çeşitli güç kaynağı koşullarında güvenilir ve güvenli bir şekilde çalışabilmesini sağlamak için önemlidir. Üreticilere ürünlerinin güç kaynağı uyumluluğundaki zayıflıkları veya güvenlik açıklarını tespit etme ve giderme konusunda yardımcı olarak elektromanyetik uyumluluk ve performanslarını iyileştirmelerine yardımcı olur. Bu test, üreticilerin ürünlerini geliştirirken güç kaynağı uyumluluğunu sağlamalarına yardımcı olur ve ürünlerin güvenilirliğini artırır. Ayrıca, elektrikli ve elektronik ekipmanların uluslararası standartlara uygunluğunu belgelemek için yapılan testler arasında önemli bir yer tutar.

İletim Yoluyla Yayınım Testlerinden (Conducted Emission Test) biri olan Bağlantı Ucu Bozulma Gerilimi testi, EN 55032 (Bilgi Teknolojisi Ekipmanları – Radyo Frekansı Yayılımı Sınırlamaları) standardı veya (EN 55014-1, EN 55011, EN 55012, EN 61000-6-3, EN 61000-6-4, EN 55015, EN 12895, EN 63044-5-2, EN 61851-21-2 vb.) gibi belirli EMC standartlarına dayanarak gerçekleştirilir. Bu testte, cihaz belirli bir ortamda veya elektromanyetik uyumlu bir odada konumlandırılır ve iletkenlikle yayılan elektromanyetik enerji ölçümleri yapılır.

Bağlantı Ucu Bozulma Gerilimi Testi Prosesi

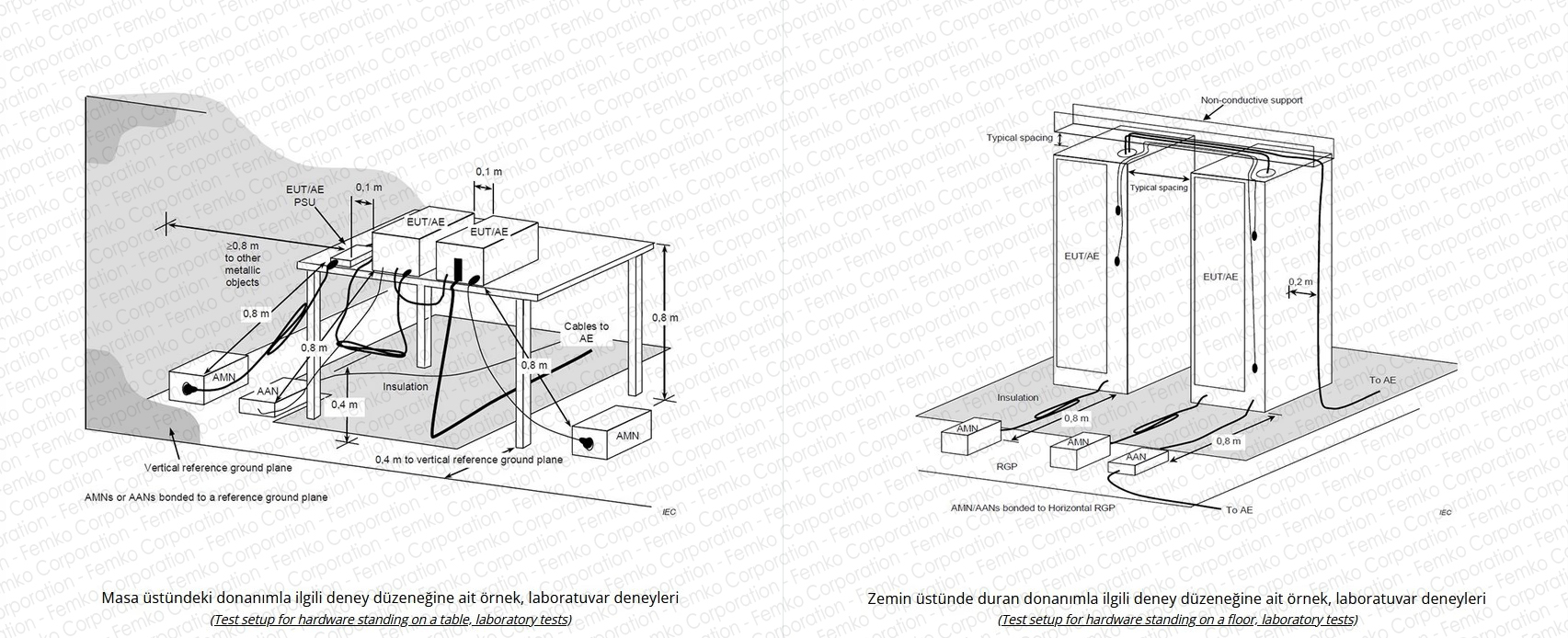

Numune ekranlı odanın 0.4 metre uzağında olacak şekilde konumlandırılır ve beslemesi LISN üzerinden gerçekleştirilir. Diğer destek üniteleri (varsa) güç beslemesine başka bir LISN ile bağlanır. Ölçü cihazı için bu LISN’lar 50 ohm / 50 uH ‘lik bir empedans sağlamaktadır. Beslemenin her hattı en yüksek iletkenlik girişimine karşı kontrol edilir. Frekans aralığı 150 kHz – 30 MHz arasında taranır. Limitlerin 10 dB altındaki seviyeler raporlanmaz.

Test Başvurularınız İçin;

Femko, Elektromyetik Uyumluluk Testlerinin bir parçası olan İletim Yoluyla Emisyon Testleri kapsamında; Bağlantı Ucu Bozulma Gerilimi Testi (Terminal Disturbance Voltage Test) hizmeti sunmaktadır. Test başvurusu için, info@femko.com.tr adresine e-posta göndererek veya 05326318800 numaralı telefon üzerinden direkt irtibata geçebilir ve iletişim sağlayabilirsiniz. Femko, genel olarak LVD Testi ve EMC Testlerinizin planlanması, uygulanması ve raporlanması konusunda uzmanlaşmış kadrosuyla, EN ISO/IEC 17025 standardı kapsamında Türkak Akrediteli bir test laboratuvarıdır.
