Gerilim Dalgalanmaları & Flicker Kırpışma Sınırları (Voltage Fluctuations and Flicker Limits Test) EMC Testi

Elektrik şebekesindeki gerilim dalgalanmalarının ve kırpışmalarının ölçüldüğü bir EMC testidir. Bu test, elektrik şebekesine bağlı olan cihazların çalışması sırasında oluşabilecek gerilim dalgalanmalarının ve kırpışmalarının belirlenmesine ve belirli sınırlar içinde kontrol altına alınmasına yardımcı olur.

Gerilim dalgalanmaları, elektrik şebekesindeki gerilimin sürekli olarak değişen düzeylerde dalgalanmasıdır. Bu dalgalanmalar, özellikle büyük yük değişiklikleri veya ani yük devre dışı bırakmaları gibi durumlarda ortaya çıkabilir. Gerilim dalgalanmaları, elektronik cihazların stabil çalışmasını etkileyebilir ve hatta bazı cihazlar için hasara neden olabilir.

Flicker kırpışması, belirli bir cihazın çalışması sırasında meydana gelen hızlı ve tekrarlayan gerilim değişimleridir. Bu değişimler, özellikle büyük yüklerin ani olarak açılıp kapatılması veya büyük güç taleplerinin oluşması gibi durumlarda ortaya çıkar. Flicker kırpışması, insan görsel algısını etkileyebilir ve aydınlatma sistemleri gibi görsel konforun önemli olduğu uygulamalarda sorunlara neden olabilir.

İletkenlikle Yayınım Testlerinden (Conducted Emission Test) biri olan Gerilim dalgalanmaları ve flicker kırpışma sınırları testi genellikle IEC 61000-3-3 (Elektromanyetik uyumluluk – Bölüm 3-3: Gerilim dalgalanmaları ve flicker sınırları) standardı veya EN 61000-3-3 standardı temel alınarak gerçekleştirilir. Bu test, cihazın belirli bir elektrik şebekesine bağlandığında oluşturduğu gerilim dalgalanmalarının ve kırpışmalarının ölçümlerini içerir.

Test sırasında, cihaz belirli bir yük altında çalıştırılır ve gerilim dalgalanmaları ile flicker kırpışması ölçümleri yapılır. Gerilim dalgalanmaları, belirli bir periyot boyunca gerilim düzeyindeki değişimleri ifade eden parametrelerle değerlendirilir. Flicker kırpışması ise ölçülen gerilim değişimlerinin hızı ve sürekliliği temel alınarak analiz edilir.

Elde edilen sonuçlar, IEC 61000-3-3 standardında belirtilen gerilim dalgalanması ve flicker kırpışma sınırlarıyla karşılaştırılır. Cihazın ölçülen değerleri sınırlar içindeyse, EMC uyumluluk gereksinimlerine uygun olduğu kabul edilir. Aksi takdirde, tasarım ve düzeltme adımları atılması gerekebilir.

Gerilim dalgalanmaları ve flicker kırpışması testi, elektrik şebekesindeki gerilim dalgalanmalarını kontrol altına almak, görsel konforu sağlamak ve elektrik şebekesindeki diğer cihazlarla uyumlu çalışmayı sağlamak için önemlidir. Bu testler, cihazın stabil çalışmasını ve insanların rahat bir şekilde kullanmasını sağlar.

grey

  1. Gerilim Dalgalanmaları (Voltage Fluctuations): Gerilim dalgalanmaları, elektrik şebekesindeki gerilimin ani ve sürekli değişimlerini ifade eder. Bu dalgalanmalar genellikle büyük yük değişiklikleri, yüksek güç talepleri veya diğer cihazların ani olarak devreye girip çıkması gibi durumlarda meydana gelir. Gerilim dalgalanmaları, elektronik cihazların çalışmasını etkileyebilir, hassas ölçümlerde hatalara neden olabilir veya cihazların stabilite sorunlarına yol açabilir.
  2. Flicker Kırpışması (Flicker): Flicker kırpışması, belirli bir cihazın çalışması sırasında meydana gelen hızlı ve tekrarlayan gerilim değişimlerini ifade eder. Bu değişimler genellikle büyük yük değişiklikleri veya anlık güç talepleri nedeniyle oluşur. Flicker kırpışması, insan görsel sisteminde rahatsızlık ve görüş bozukluklarına neden olabilir. Özellikle aydınlatma sistemleri, video ekranlar ve benzeri görsel uygulamalarda flicker kırpışması kontrol altında tutulmalıdır.
  3. Gerilim Dalgalanmalarının Ölçümü: Gerilim dalgalanmaları ölçümleri genellikle RMS (Root Mean Square) değerleri kullanılarak yapılır. Bu ölçümler, belirli bir zaman diliminde gerilim düzeyindeki değişimleri ifade eder. Gerilim dalgalanmalarının değerlendirilmesi için genellikle gerilim dalgalanma faktörü (Voltage Fluctuation Factor) ve kısa süreli gerilim dalgalanma faktörü (Short-Term Voltage Fluctuation Factor) gibi parametreler kullanılır.
  4. Flicker Kırpışmasının Ölçümü: Flicker kırpışması ölçümleri genellikle Pst (Perceptibility short-term flicker severity) ve Plt (Perceptibility long-term flicker severity) değerleri kullanılarak yapılır. Bu değerler, gerilim dalgalanmalarının hızı, sürekliliği ve etkisi temel alınarak hesaplanır. Ölçümler, insan görsel sisteminin tepkilerini modelleyen özel algoritmalar ve hesaplamalar kullanılarak gerçekleştirilir.

Gerilim dalgalanmaları ve flicker kırpışması testi, cihazların elektrik şebekesindeki dalgalanmalara ve kırpışmalara karşı dayanıklılığını değerlendirir. Bu testler, cihazların stabil çalışmasını sağlamak, görsel konforu korumak ve elektrik şebekesindeki diğer cihazlarla uyumlu çalışmayı sağlamak için önemlidir.

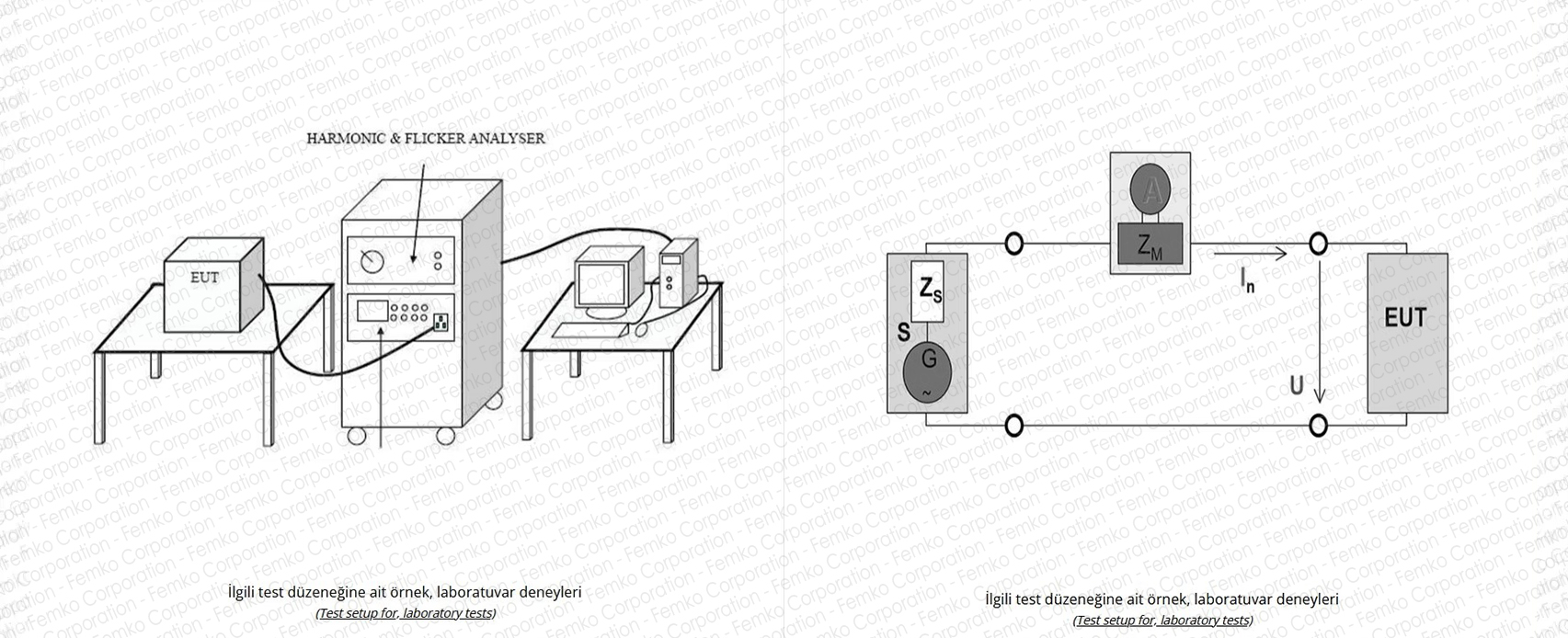

Gerilim Dalgalanmaları & Flicker Kırpışma Sınırları Test Prosesi

Numune 0.8 metre yüksekliğindeki ahşap masaya yerleştirilir (Masa üstü ekipmanlar için) ve normal çalışma şartlarında en olumsuz gerilim değişimlerini oluşturması için çalıştırılır. Kıpraşma ölçümMerinde ölçüm süresi en elverişsiz şartların oluşacağı zamanı kapsayacak şekilde ayarlanmaktadır. Kısa surely gözlemler 10 dakika içinde gerçekleştirilirken , uzun surely gözlemler 2 saatlik bir süre içinde gerçekleşir.

Test Başvurularınız İçin;

Femko, Elektromyetik Uyumluluk Testlerinin bir parçası olan İletim Yoluyla Emisyon Testleri kapsamında; Gerilim Dalgalanmaları & Flicker Kırpışma Sınırları (Voltage Fluctuations and Flicker Limits Test) hizmeti sunmaktadır. Test başvurusu için, info@femko.com.tr adresine e-posta göndererek veya 05326318800 numaralı telefon üzerinden direkt irtibata geçebilir ve iletişim sağlayabilirsiniz. Femko, genel olarak LVD Testi ve EMC Testlerinizin planlanması, uygulanması ve raporlanması konusunda uzmanlaşmış kadrosuyla, EN ISO/IEC 17025 standardı kapsamında Türkak Akrediteli bir test laboratuvarıdır.
